在當今電子產品日益小型化、高頻化和高性能化的趨勢下，系統級封裝（SiP）技術扮演著關鍵角色。環旭電子作為全球領先的電子制造服務提供商，其開發的系統級封裝屏蔽隔柵技術，為電子產品提供了高效的電磁干擾（EMI）屏蔽解決方案，顯著提升了設備的可靠性和性能。本文將詳細介紹該技術的原理、優勢及其在電子產品技術開發中的應用。

一、系統級封裝屏蔽隔柵技術概述

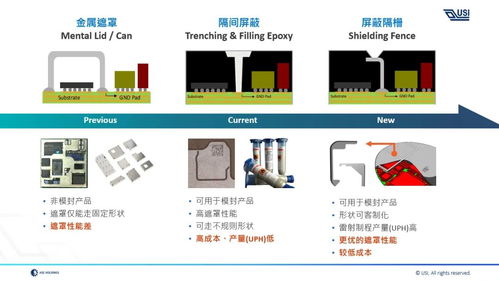

系統級封裝（SiP）是一種將多個芯片、被動元件及其他功能模塊集成于單一封裝內的先進技術，能夠?qū)崿F(xiàn)更小的尺寸、更高的集成度和更優的性能。屏蔽隔柵技術作為SiP中的關鍵組成部分，主要用于隔離封裝內部不同功能模塊間的電磁干擾。環旭電子的屏蔽隔柵技術通過在封裝內部構建金屬或金屬復合材料的物理屏障，有效抑制電磁輻射和串擾，確保信號完整性并降低噪聲影響。

二、技術原理與設計特點

環旭電子的屏蔽隔柵技術基于高頻電磁場理論，采用精密制造工藝在SiP內部形成隔離結構。其設計特點包括：

• 材料選擇：使用高導電性金屬（如銅或鋁）或復合材料，確保屏蔽效能的同時兼顧輕量化和熱管理需求。
• 結構優化：通過仿真工具進行電磁場分析，設計出具有最佳隔離效果的隔柵形狀和布局，例如網格狀或蜂窩狀結構，以最小化尺寸并最大化屏蔽性能。
• 集成工藝：結合先進的微組裝技術，將屏蔽隔柵無縫集成到SiP封裝中，避免額外組裝步驟，提高生產效率和可靠性。

三、技術優勢

環旭電子的系統級封裝屏蔽隔柵技術具有多重優勢：

• 高效電磁屏蔽：能有效隔離高達數十GHz頻率的干擾，適用于5G通信、物聯網和汽車電子等高要求應用。
• 空間節省：通過在封裝內部集成屏蔽，減少外部屏蔽罩的使用，使電子產品更輕薄、緊湊。
• 性能提升：降低信號損耗和串擾，提高數據傳輸速率和系統穩定性。
• 成本效益：集成化設計簡化了供應鏈和組裝流程，降低了整體生產成本。

四、在電子產品技術開發中的應用

該技術在多個前沿領域得到廣泛應用：

- 智能手機與可穿戴設備：在5G模塊和傳感器集成中，屏蔽隔柵技術確保高頻信號不受干擾，提升用戶體驗。
- 汽車電子：用于高級駕駛輔助系統（ADAS）和車載信息娛樂系統，保障關鍵組件的可靠運行。
- 工業物聯網：在傳感器節點和網關設備中，提供穩定的電磁環境，支持長壽命和低故障率。
環旭電子通過持續創新，助力客戶縮短產品開發周期，實現高性能電子產品的快速上市。

五、未來展望

隨著電子產品向更高頻率和更復雜集成方向發展，環旭電子正致力于屏蔽隔柵技術的進一步優化，例如開發新型納米材料和應用人工智能輔助設計。未來，該技術有望在6G通信、人工智能硬件等領域發揮更大作用，推動電子產業的技術革新。

環旭電子的系統級封裝屏蔽隔柵技術是電子產品開發中的一項重要創新，它不僅解決了電磁干擾的挑戰，還為行業提供了高效、可靠的解決方案。通過采用這一技術，企業能夠開發出更具競爭力的產品，滿足市場對高性能和微型化的需求。
